Project R&M Forwarding
Projectoverzicht

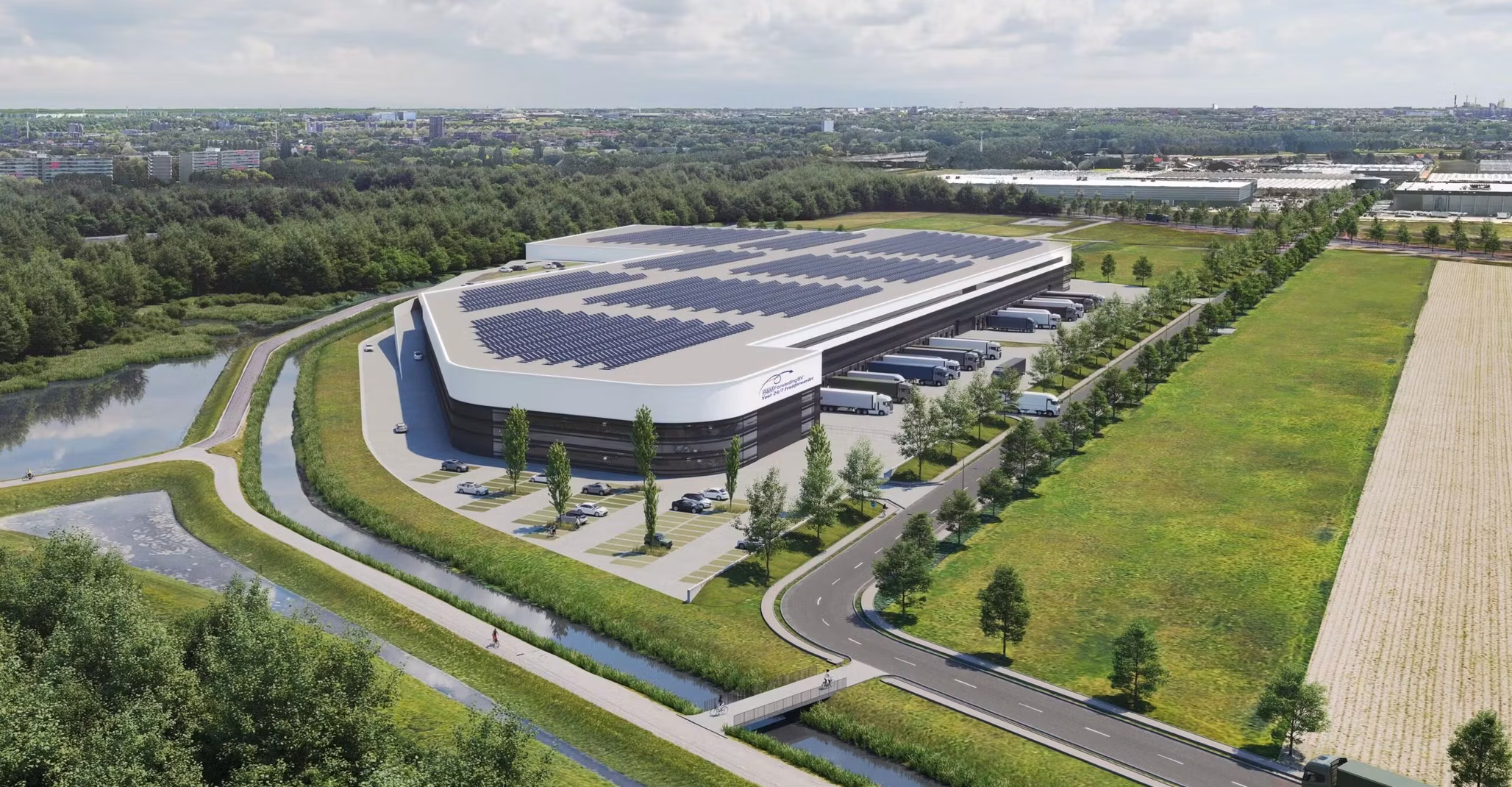

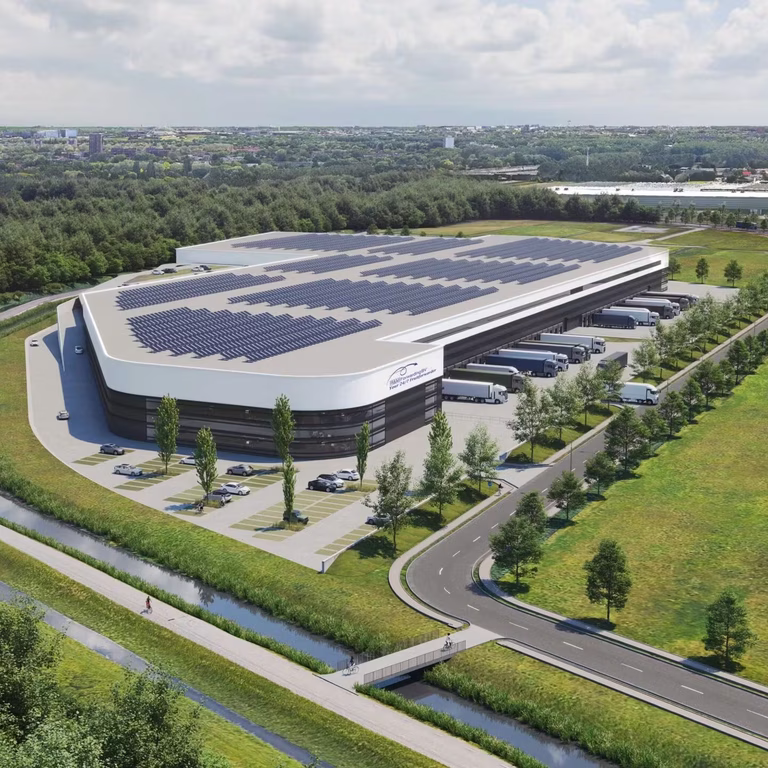

Voor R&M Forwarding is een uitgebreid kabeldraagsysteem gerealiseerd voor de elektrische installatie van de fruitopslag en verpakking. De installatie omvat kabelroutes in het pand en op het dak, waar een zonnepaneleninstallatie met 7.000 panelen is aangelegd. Daarmee komen de energievoorziening voor de bedrijfsactiviteiten en de infrastructuur voor zonne-energie samen binnen één project.

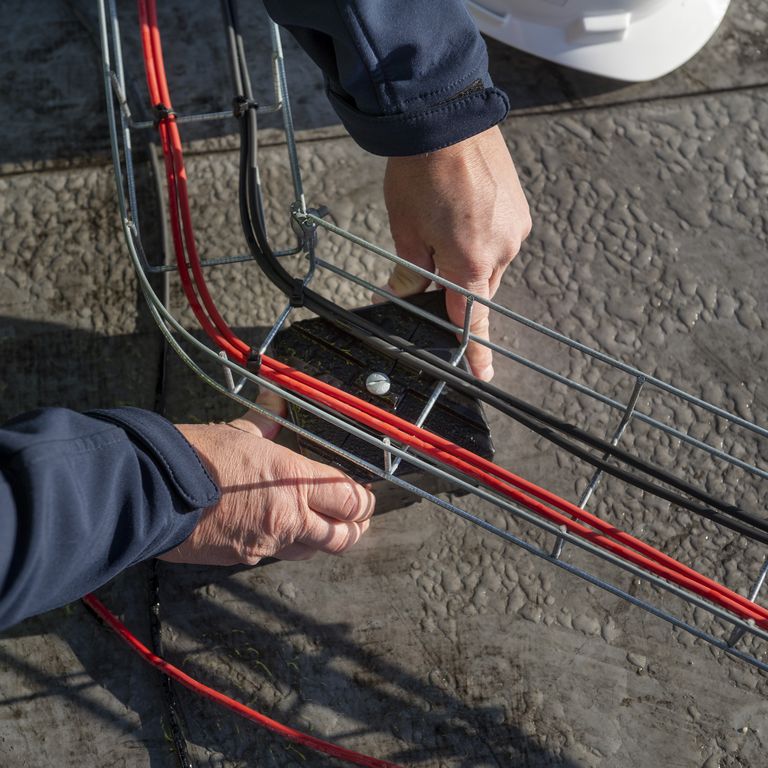

Inpandig zijn kabelgoten, kabelladders en ondersteuningsprofielen toegepast. Voor de zonnepaneleninstallatie is een combinatie van draadgoot, daksteunen en op maat gemaakte PV shelters gerealiseerd. Naast deze kabeldraagsystemen zijn busbarsystemen aangelegd voor de voeding van de verpakkingsmachines en de verbinding van de omvormers met het elektriciteitsnet.
De uitdaging
Een locatie voor fruitopslag en verpakking vraagt om een zorgvuldig ingerichte elektrotechnische infrastructuur. De bekabeling moet naar verschillende installatieonderdelen en machines worden geleid, met kabelroutes die passen bij de indeling en het gebruik van het gebouw. Een goede ondersteuning en bereikbaarheid zijn daarbij essentieel voor een overzichtelijke installatie.
De omvang van het project vroeg om verschillende soorten kabeldraagsystemen. Voor de routes in het pand waren zowel kabelgoten als kabelladders nodig, inclusief een passende ondersteuningsconstructie. De uitdaging lag in het samenbrengen van deze onderdelen tot een logisch geheel voor de elektrische installatie.

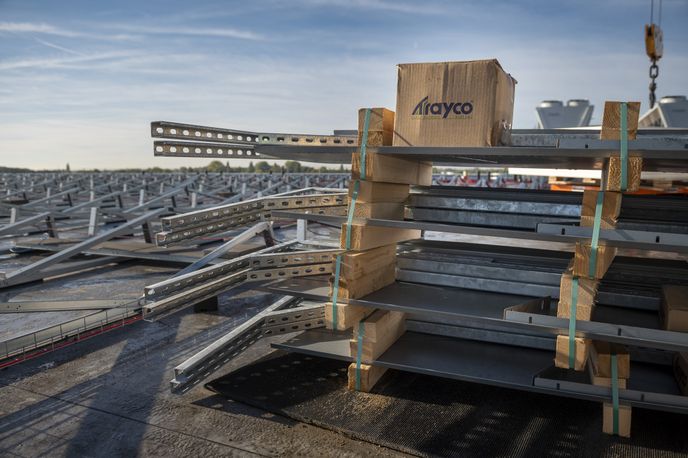

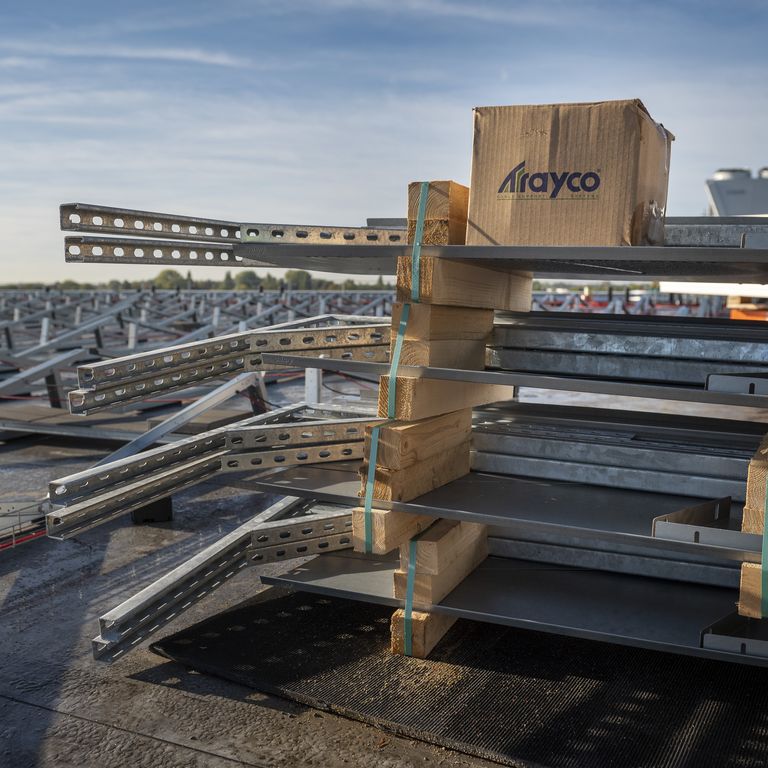

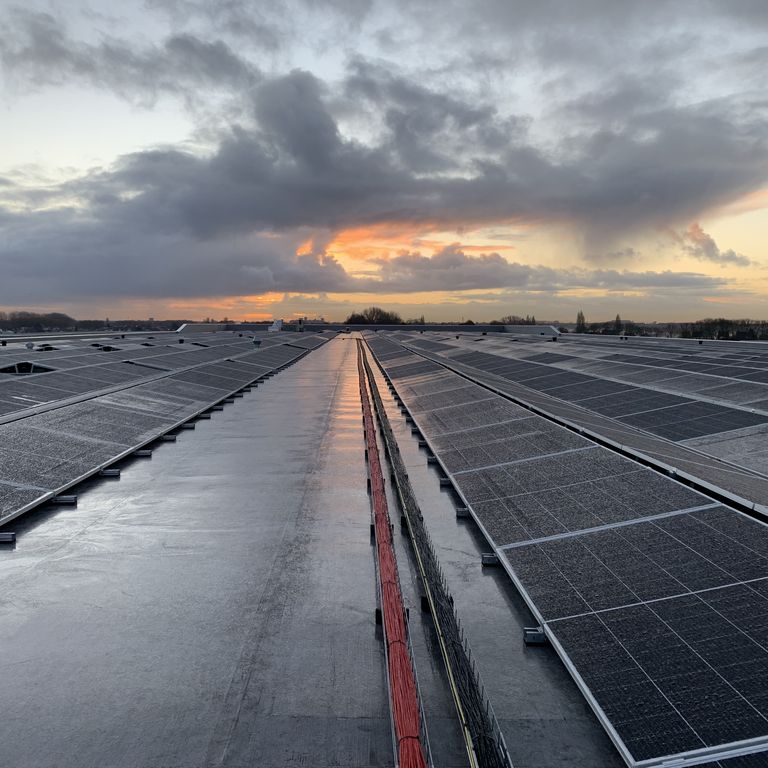

Op het dak speelde een aanvullende opgave. De zonnepaneleninstallatie met 7.000 panelen vraagt om uitgebreide kabelroutes en geschikte ondersteuning op het dakvlak. Naast het dragen en geleiden van de bekabeling was er behoefte aan maatwerk voor de PV-installatie.
De oplossing

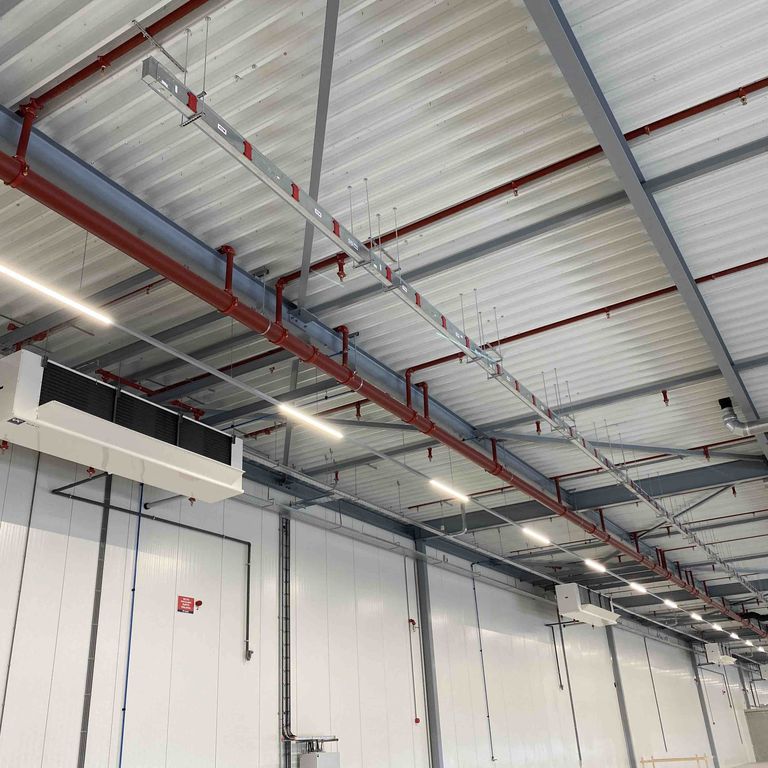

Kabeldraagsystemen voor de inpandige installatie

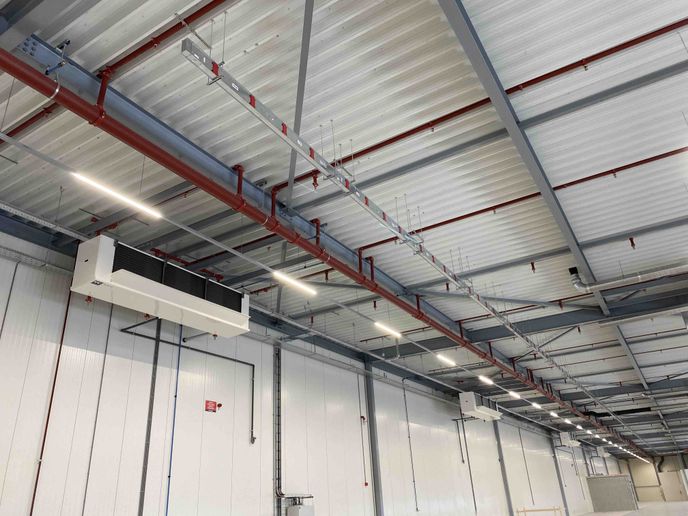

Voor de elektrische installatie van de fruitopslag en verpakking is in totaal 1.500 meter kabelgoot toegepast. Deze kabelgoten vormen de routes waarlangs de bekabeling door het pand wordt geleid.
Daarnaast is 360 meter kabelladder The Force en 280 meter buiskabelladder gerealiseerd. Door verschillende typen kabeldraagsystemen toe te passen, konden de kabelroutes worden afgestemd op de benodigde uitvoering binnen het gebouw.
Voor de ondersteuning is 300 meter strutprofiel gebruikt. Deze profielen vormen de basis voor de bevestiging van de kabeldraagsystemen. De combinatie van kabelgoten, kabelladders en ondersteuningsprofielen zorgt zo voor een samenhangende infrastructuur voor de inpandige bekabeling.
Resultaat
R&M Forwarding beschikt over een uitgebreid kabeldraagsysteem voor zowel de bedrijfsinstallatie als de zonnepaneleninstallatie. In totaal is 3.140 meter aan kabelgoot, kabelladder en draadgoot toegepast, aangevuld met ondersteuningsprofielen, daksteunen en maatwerk PV shelters.
De verschillende systemen brengen structuur aan in de kabelroutes binnen het pand en op het dak. Daarmee is een overzichtelijke basis gerealiseerd voor de elektrische installatie van de fruitopslag en verpakking en voor de bekabeling van de zonnepaneleninstallatie. Die structuur helpt om kabelroutes herkenbaar en toegankelijk te houden bij inspectie, onderhoud en eventuele aanpassingen.

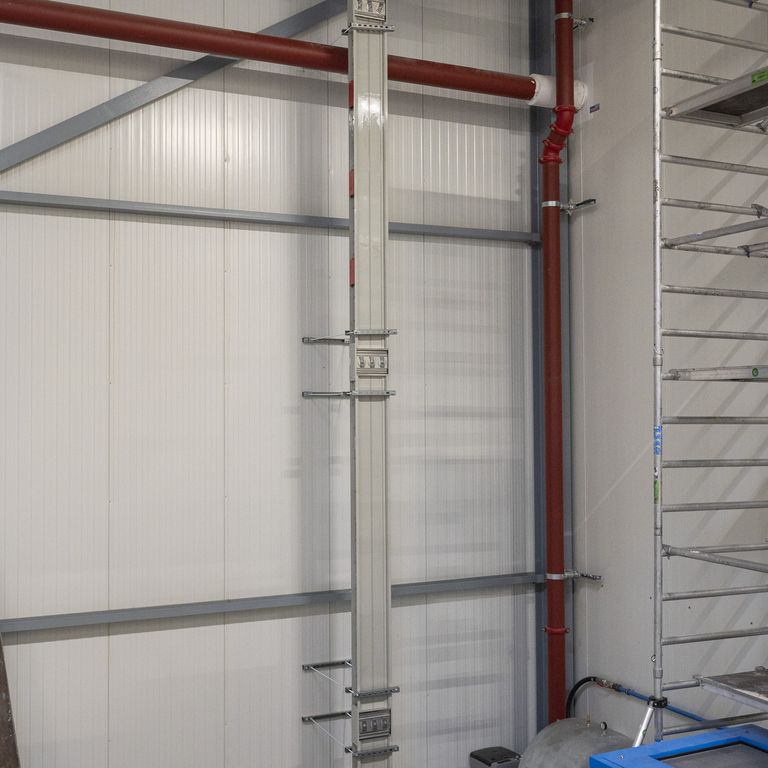

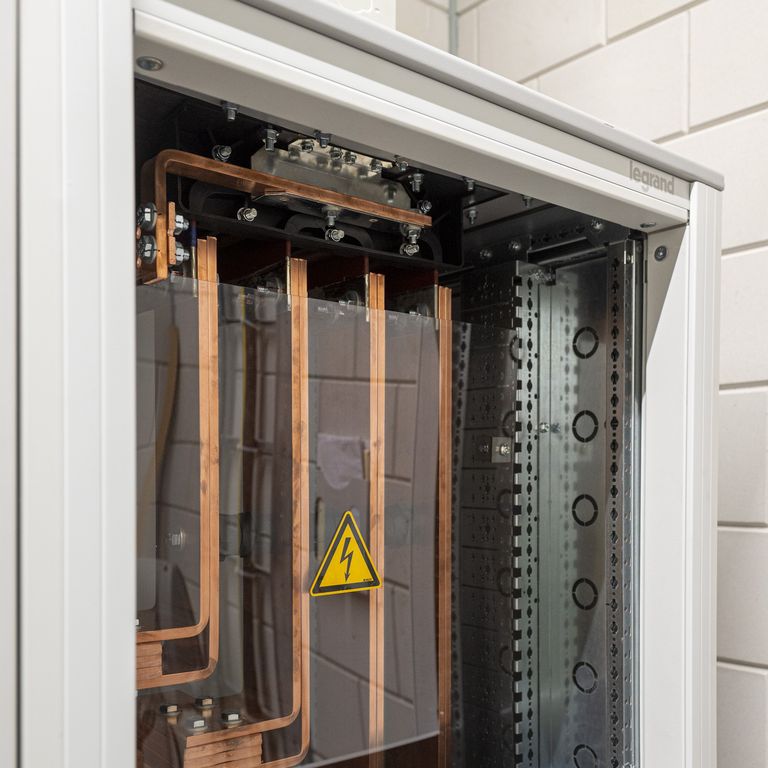

Busbarsystemen: energieverdeling voor machines en zonnepanelen

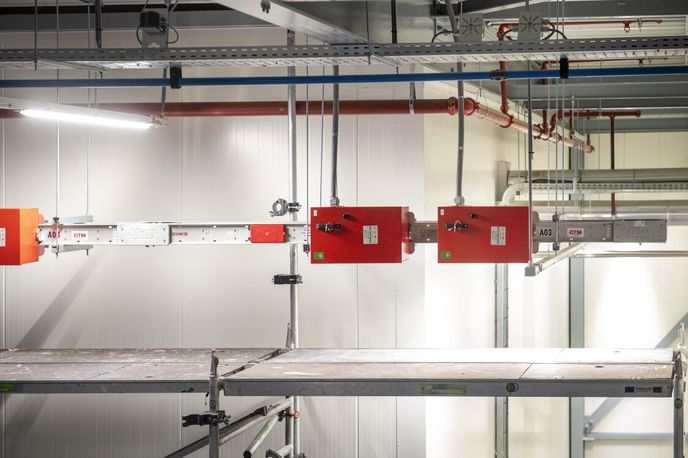

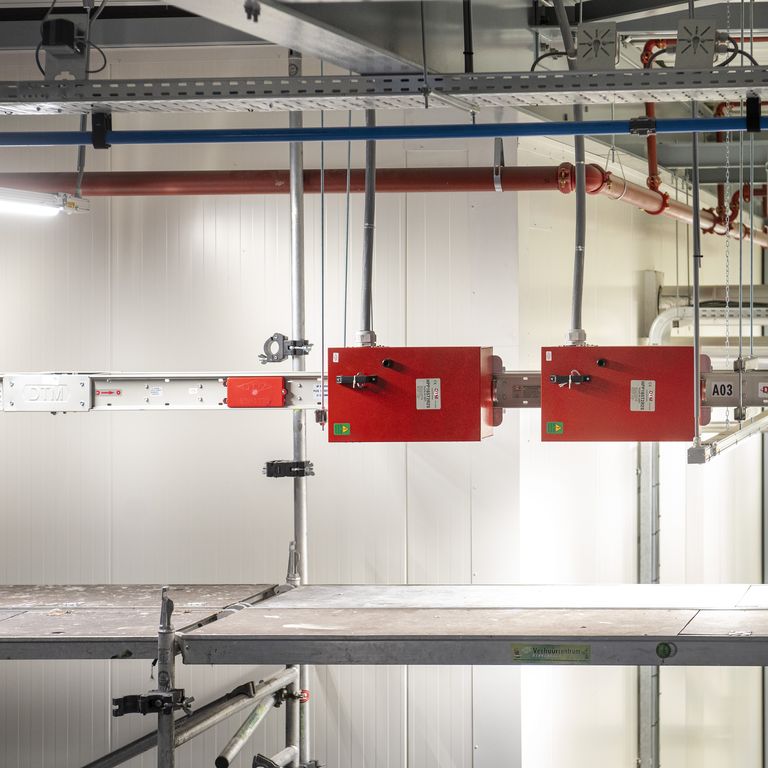

Naast de kabeldraagsystemen zijn bij R&M Forwarding ook busbarsystemen gerealiseerd. Voor de verpakkingslijn is 160 meter 250 A busbar met 20 aftakkasten toegepast voor de elektrische voeding van de machines.

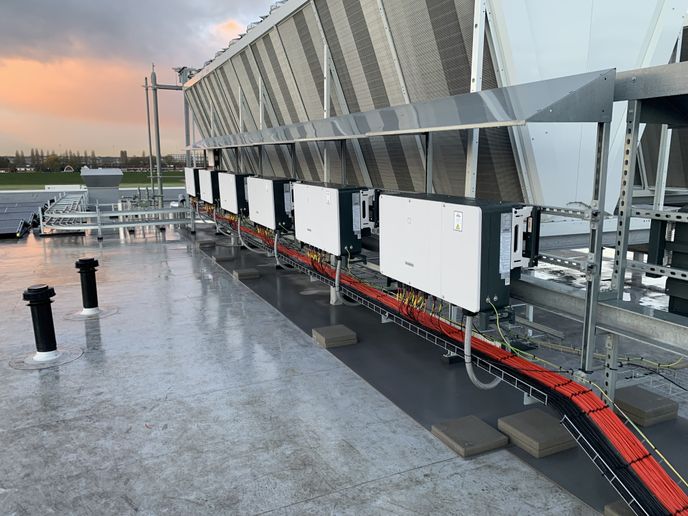

Voor de zonnepaneleninstallatie zijn twee aanvullende busbarlijnen aangelegd: 35 meter 2500 A busbar met 10 aftakkasten en 30 meter 1000 A busbar met 5 aftakkasten. Deze verzorgen de verbinding tussen de omvormers en het elektriciteitsnet.
